Opis produktu:

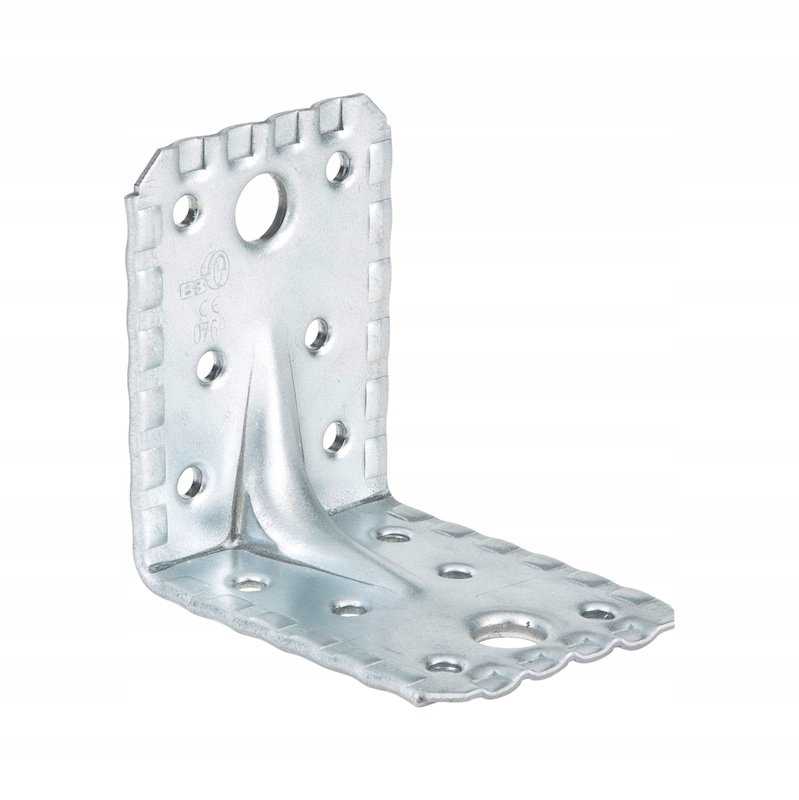

Wurth Łącznik kątowy Typ A, 1,5 mm 50 szt.

Opis

Dzięki żebru wzmacniającemu idealnie nadaje się do wysokiej jakości połączeń typu drewno/drewno, drewno/stal i drewno/beton w konstrukcjach drewnianych. Uniwersalne dopasowanie do standardowych połączeń, takich jak przecinające się elementy drewniane.

• Wyższa nośność w porównaniu do standardowych wsporników kątowych oraz większa grubość blachy dzięki wzmocnieniu wytłoczenia krawędzi
• Produkt przyjazny dla środowiska i niezwykle wydajny dzięki dużej oszczędności materiału

Uwaga

Typ łącznika kątowego A 1,5 mm z w pełni lub częściowo wbijanymi gwoździami. Układ gwoździ lub śrub w zakresie częściowego lub pełnego mocowania musi być zgodny ze specyfikacją normy ETA-08/0183

Odpowiednie mocowania:

• Gwóźdź prążkowany/grzebieniowy zgodny z normą EN 14592 4,0 x 40 mm lub 4,0 x 60 mm
• Śruba połączeniowa ASSY 3.0 zgodna z normą ETA 11/0190: śr. = 10, 12 mm
• Śruby i metalowe kotwy zgodne ze specyfikacją producenta: śr. = 10 lub12 mm
• Zalecane kołki do osadzania w betonie: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300

W przypadku mocowań na krawędziach rozmieszczonych równolegle lub poziomo do włókien należy przestrzegać przepisów zgodnych z normą EN1995-1-1, sekcja 8.3.1.2, tabela 8.2, o ile nie określono inaczej

Należy uwzględnić obciążenie poprzeczne połączonych elementów drewnianych i w razie potrzeby je zweryfikować. Wzmocnienie poprzeczne można dodać za pomocą śrub z gwintem pełnym ASSY Plus VG

Średnica śrub/wkrętów/metalowych kotew musi być mniejsza od średnicy otworu o nie więcej niż 2 mm.

Należy przestrzegać podstawowych wymogów aprobaty dotyczącej osadzania poszczególnych elementów.

Tabele obciążeń i szczegółowe instrukcje można znaleźć na stronie internetowej www.wuerth.de/holzverbinder.

Europejska Aprobata Techniczna ETA-08/0183

Zastosowanie

Obszar zastosowania

Wykorzystywanie w klasach zastosowania 1 i 2 zgodnych z normą EN 1995:2013

Połączenia nośne belek drewnianych z drewnem, betonem lub stalą

Na przykład belka-belka, płatew-belka, belka-belka pionowa, belka poprzeczna-wspornik lub do zabezpieczenia belek na betonowych podłożach

Połączone elementy drewniane składające się z:

drewna litego (C14-C40), podwójnych i potrójnych belek (GL24-GL36), klejonej sklejki, drewna fornirowego, sklejki, drewna PSL (Parallel Strand Lumber) i drewna LSL (Laminated Strand Lumber)

Instrukcja

Do precyzyjnego pozycjonowania gwoździ zaleca się stosowanie ogranicznika głębokości lub sprężonego powietrza w urządzeniach do gwoździ.

Informacje techniczne

• Marka: Würth
• Numer katalogowy: 5390202070
• Jednostka: szt.
• Opakowanie: 50 szt.
• Szerokość x wysokość x głębokość: 55 x 70 x 70 mm
• Grubość: 1,5 mm
• Wykonanie: Z listwą
• Liczba otworów o średnicy 11 mm w nośniku głównym nH: 1 szt
• Liczba otworów o średnicy 11 mm w nośniku dodatkowym nJ + nośniku głównym nH: 1 + 1 szt
• Liczba otworów o średnicy 5 mm w nośniku dodatkowym nJ + nośniku głównym nH: 6 + 6 szt
• Dopuszczenie: ETA-08/0183
• Masa produktu (jednej sztuki): 93,600 g
• Materiał: Stal konstrukcyjna z powłoką Aluzinc, 1.0242
• Powłoka: Ocynkowane
• Oznaczenie materiału: S250GD
• Norma materiałowa: DIN EN 10346:2009
