FNIRSI DSO-TC2 osciloskopický digitálny tester ef

Opis:

FNIRSI-TC2 genialnie integruje oscyloskop cyfrowy, element elektroniczny tester, sygnał PWM generator i inne funkcje w jednym. Wyposażony w wielkoformatowe kolorowe wyświetlacz TFT z matrycą punktową. Wbudowany akumulator litowy wielokrotnego ładowania. Przynieś bardziej praktyczne funkcje użytkownikom o niewielkich rozmiarach, ma również dobrą przenośność.

FNIRSI-TC2 ma różne tryby pracy, takie jak oscyloskop i tester komponentów. Za każdym razem, gdy klikniesz przycisk zasilania, przejdzie on do interfejsu wyboru trybu. Naciśnij przyciski [Up] i [Down] klawiszy kierunkowych, aby wybrać, wybierz element "Mos Test", naciśnij 【ok】, aby przejść do trybu testera komponentów; Wybierz element "oscyloskop", naciśnij przycisk 【ok】, aby przejść do trybu oscyloskopu.

Tryb "Test Mos" może testować różne typy tranzystorów i może identyfikować typ urządzenia, biegunowość pinów, hFE, napięcie włączenia, pojemność złącza; Może testować pojemność, rezystancję, elementy indukcyjności, itp.

FNIRSI-TC2 nadaje się szczególnie do szybkiego parowania tranzystorów, identyfikacji mieszanych montaż powierzchniowy i bezmyślnych komponentów oraz wstępnego badania przesiewowego małych komponentów wsadowych. Tryb "oscyloskop" do testowania przebiegu sygnału obwodu. Obsługa operacji online z komputerem, możesz samodzielnie odświeżyć oficjalne oprogramowanie i ukończyć aktualizację.

Mamy nadzieję, że FNIRSI-TC2 sprawi, że badania i praca większości użytkowników będą bardziej wydajne i interesujące.

FNIRSI DSO-TC2, ten produkt genialnie integruje oscyloskop cyfrowy, element elektroniczny tester, sygnał PWM generator i inne funkcje w jednym. Wyposażony w wielkoformatowe kolorowe wyświetlacz TFT z matrycą punktową. Wbudowany akumulator litowy wielokrotnego ładowania. Przynieś bardziej praktyczne funkcje użytkownikom o niewielkich rozmiarach. Jeśli jesteś zainteresowany tym produktem, przyjdź i spróbuj, to cię nie zawiedzie.

Cechy:

Funkcja 2 w 1: ten produkt genialnie integruje oscyloskop cyfrowy, tester element elektroniczny, generator sygnał PWM i inne funkcje w jeden.

Ten produkt jest szczególnie odpowiedni do szybkiego parowania tranzystorów, identyfikacji mieszanych montaż powierzchniowy i bezmyślnych komponentów oraz wstępnego przesiewania małych komponentów wsadowych.

Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym 2.5 MS/s i przepustowość 200kHz.

Dzięki pełnej funkcji wyzwalania (pojedynczy, normalny, automatyczny) może być swobodnie używany zarówno do okresowych sygnałów analogów, jak i cyfrowych sygnałów aeriodowych.

Można zmierzyć sygnał napięciowy do ± 400V, ma szerokie zastosowania.

Wyposażony w wydajne jednoprzyciskowe AUTO, zmierzony kształt fali może być wyświetlany bez uciążliwej regulacji.

Samodzielny test fal PWM 80kHz /5.0V źródło sygnału z regulowanym cyklem pracy.

Ten instrument może automatycznie identyfikować i mierzyć różne tranzystory. W tym tranzystory NPN, tranzystory n-kanałowe i p-kanałowe efekt pola, tranzystory efekt pola złącza, diody, podwójne diody, tyrystory itp. oraz komponent pasywny, taki jak rezystory, cewki indukcyjne, kondensatory itp.

Automatyczne wykrywanie definicji pinów.

Dane techniczne:

Materiał: ABS

Typ: bez adaptera, z adapterem (opcjonalnie)

Wyświetlacz: 2.4 cal kolorowy ekran z podświetleniem

Bateria: 1 * bateria litowa, 1500mAh (w zestawie)

Ładowanie: rodzaj USB ° C, 5V

Rozmiar opakowania: 140*125*55mm/5.5*4.9 * 2.2in

Waga opakowania:

Bez adaptera: 296.6g / 10.5ounce

Z adapterem: 345.6g / 12.2ounce

Oscyloskop dane techniczne:

Częstotliwość próbkowania Real-tim: 2.5 MS/s

Pasmo przenoszenia: 0-200kHz

Rezystancja wejściowa: 1MΩ

Sprzężenie: AC/prąd stały

Napięcie testowe mieści się w zakresie:

Sonda 1:1: 80Vpp (± 40V)

Sonda 10:1: 800Vpp (± 400V)

Czułość pionowa: 10mv/Div ~ 10V/Div (w krokach co 1-2-5)

Pionowe przemieszczenie: regulowane, ze wskazaniem

Poziomy zakres podstawy czasu: 10us/Div ~ 500s/Div (w krokach co 1-2-5)

Tryb wyzwalania: automatyczny, regularny, pojedynczy

Typ tygrysa: rosnąca krawędź. Opadającym

Poziom wyzwalania: regulowany, ze wskazaniem

Zamrożenie fali: tak (funkcja HOLD)

Automatyczny pomiar: maksymalny, minimalny, średni, rms, szczyt do szczytu, częstotliwość, okres, cykl pracy

Wyjście PWM: FRQ: 0 ~ 80KHz, cykl pracy: 0 ~ 100%, amplituda: 5.0V

Element elektroniczny Tester dane techniczne:

Zakresy pomiarowe pojemności: 25pF ~ 100mF (wartość pojemności, współczynnik strat Vloss)

Zakresy pomiaru rezystancji: 0,01 Ω ~ 50 mΩ

Indukcyjność zakresy pomiarowe: 10uH ~ 1000uH

Zakresy pomiarowe baterii: 0.1 ~ 4.5V

Napięcie wejściowe: 0 ~ 16V

Wyjście PWM: 1.5KHz ~ 9.99MHz

Lista pakowania:

Bez adaptera lista pakowania:

1 * Tester

1 * kabel typu C.

3 * hak testowy

1 * sonda

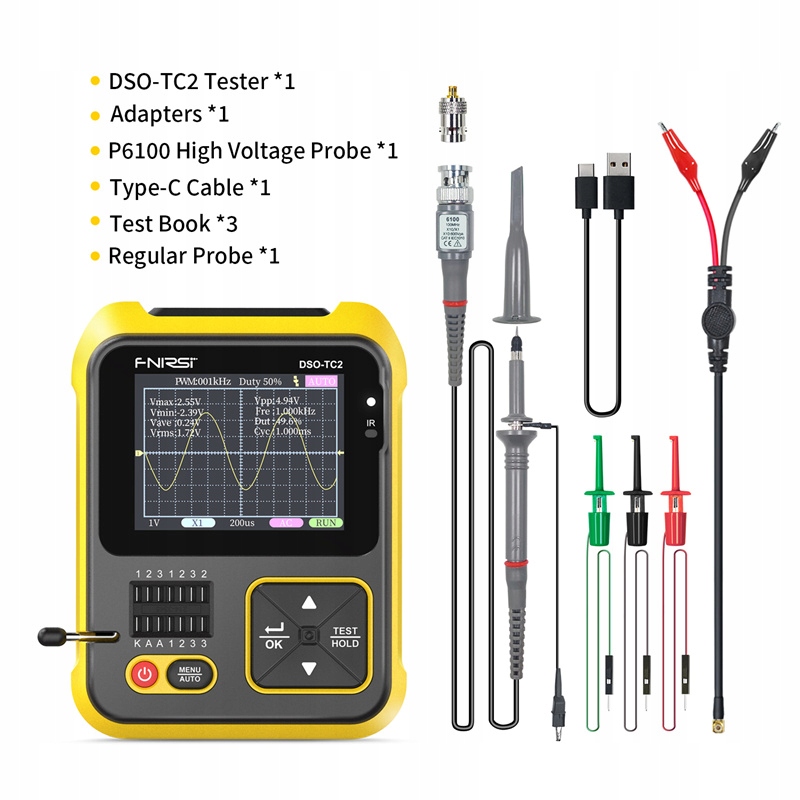

Z listą pakowania adaptera:

1 * Tester

1 * Adapter

1 * P6100 sonda wysokiego napięcia

1 * kabel typu C.

3 * hak testowy

1 * sonda

Uwaga:

1. Ze względu na różnice w świetle i ekranie, kolor produktu może się nieznacznie różnić od obrazu.

2. Proszę pozwolić 1-2cm różnicy ze względu na pomiarze ręcznym.
