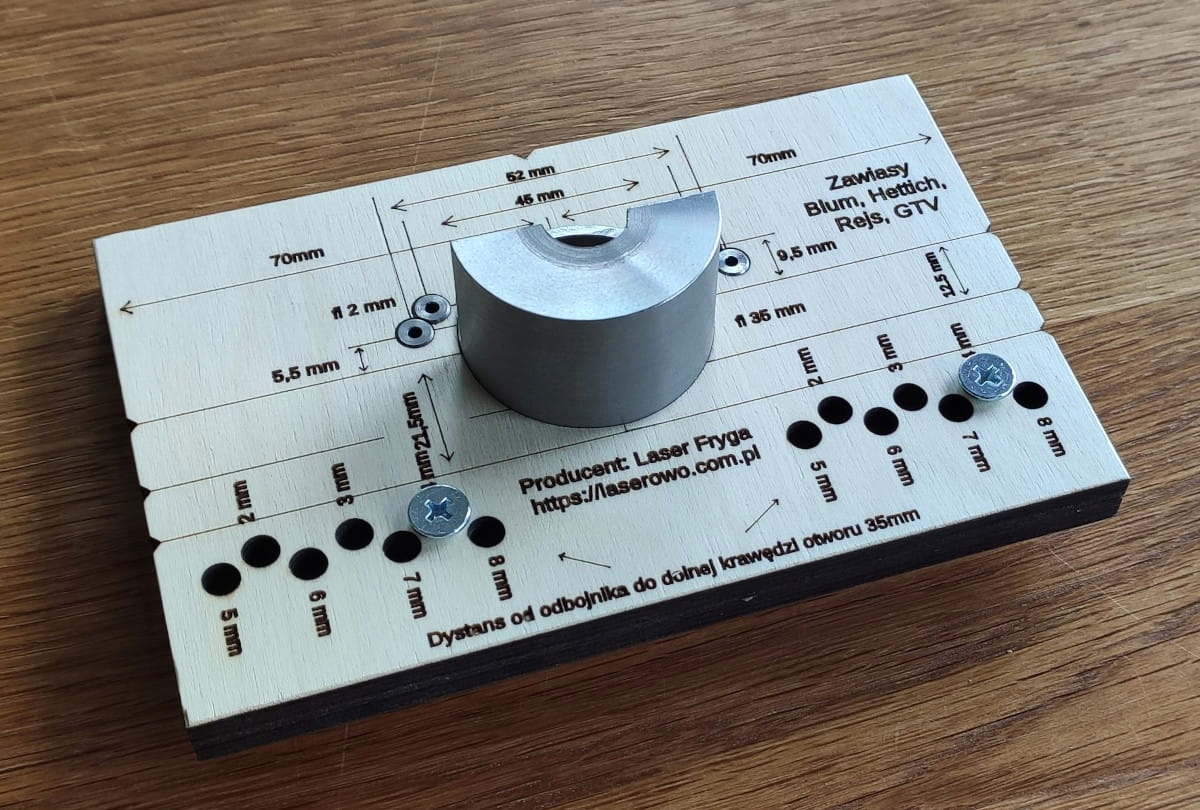

Závesný šablóna - Blum/Hettich/REJS V3

Vŕtacia šablóna na presné vŕtanie otvorov pre nábytkové závesy Blum, Hettich a Rejs s miskou s priemerom 35 mm, verzia V3. Je vybavená puzdrom na použitie s hĺbkovým dorazom vrtáka.

Vlastnosti

• Vzdialenosť od hrany: 70 mm
• Dve rozteče polohovacích skrutiek: 45 mm (Blum) a 52 mm (Hettich)
• Vzdialenosť od hrany po stred otvoru na misku: 21,5 mm
• Označená je aj vzdialenosť 12,5 mm vrátane zárezov na doplnkový záves Blum
• Vzdialenosť sa mení otočením dorazových puzdier do príslušných otvorov
• Popisy na šablóne sú čitateľné; polohovanie uľahčuje jej konštrukcia a vygravírované čiary
• Vodiace puzdrá s priemerom 2 mm sú štandardne vyrobené z nástrojovej ocele
• Puzdro s priemerom 35 mm na použitie s hĺbkovým dorazom má výšku 36 mm a horný otvor s priemerom 12 mm
• Materiál: preglejka s hrúbkou 12 mm
• Rozmery šablóny: 140 × 90 mm
