Závesy, pánty na nábytok - Rezačka diery pre hojdacie pánty 35 mm

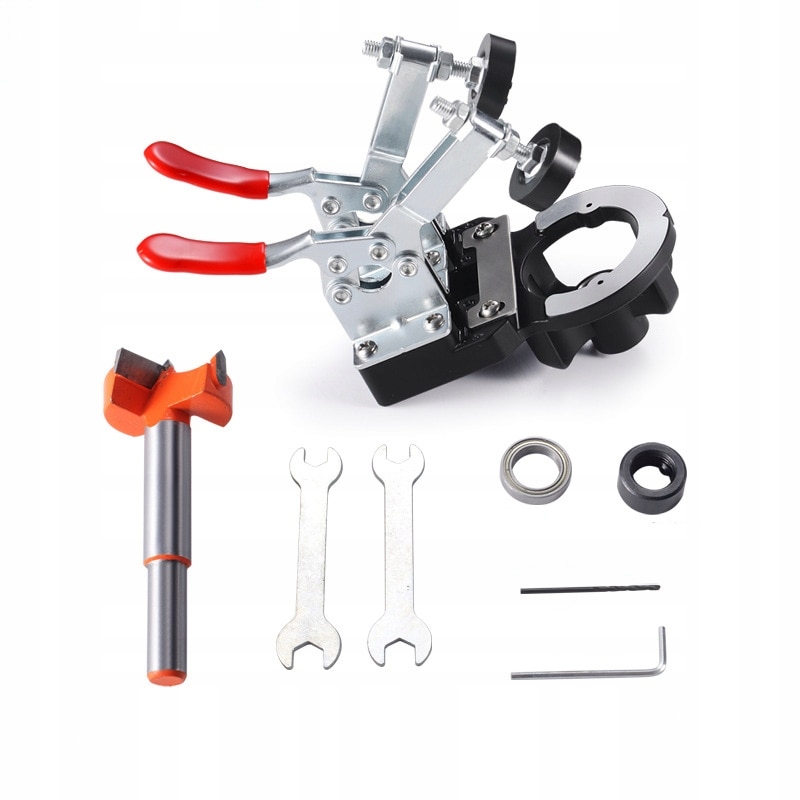

Vŕtacia šablóna na montáž nábytkového pántu s priemerom 35 mm má telo z hliníkovej zliatiny a polohovaciu dosku z nehrdzavejúcej ocele. Rýchloupínací mechanizmus slúži na upevnenie a zariadenie pomáha odvádzať triesky.

Technické údaje

• Materiál: hliníková zliatina a nehrdzavejúca oceľ.
• Rozmery základne: 12 × 5,3 cm.
• Hrúbka upínanej dosky: 15 až 25 mm.
• Priemer otvoru: 35 mm.
• Nastaviteľná okrajová vzdialenosť: 3 až 7 mm.

Návod na použitie

1. Nasaďte vrták s priemerom 35 mm, nastavte hĺbku vŕtania na 12 až 13 mm a zaistite hĺbkový doraz.
2. Nastavte čierny prítlačný blok podľa hrúbky dosky v rozsahu 15 až 25 mm.
3. Posuňte šablónu do polohy vŕtania a zaistite rýchloupínaciu sponu.
4. Upevnite vrták v skľučovadle elektrickej vŕtačky. Rovnomerne vyvŕtajte otvor do hĺbky 12 až 13 mm a potom vyvŕtajte po oboch stranách otvory na skrutky s priemerom 2 mm.
5. Vzdialenosť otvoru s priemerom 35 mm od okraja je 5 mm. Táto poloha je určená pre bežné pánty.
6. Nainštalujte pánt s priemerom 35 mm.
