Konektor uhla Wurth Typ 50 ks.

Opis produktu:

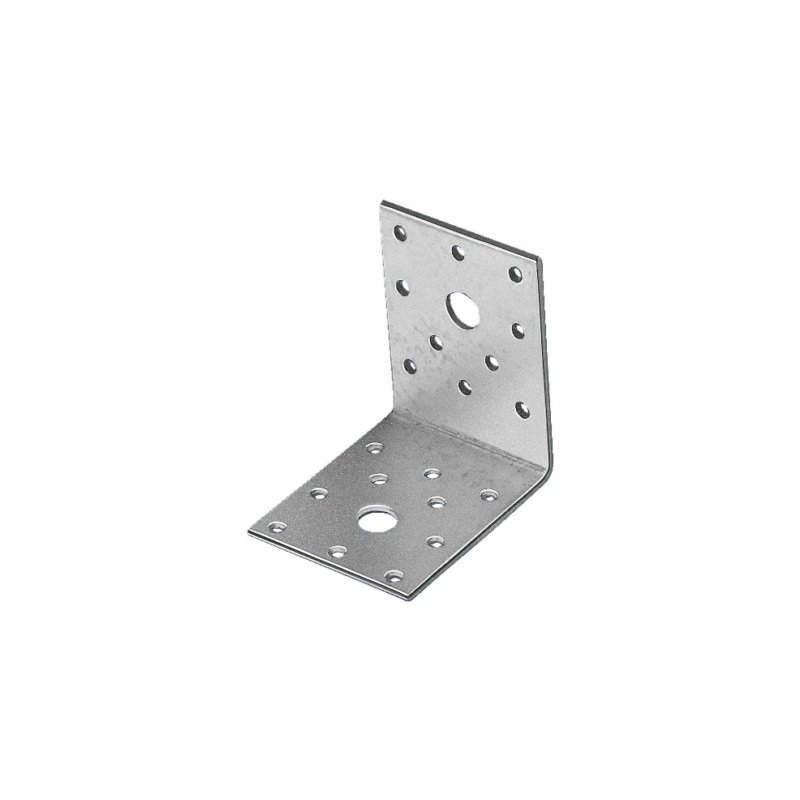

Wurth Łącznik kątowy Typ A 50 szt.

Opis

Łącznik kątowy A ze wzmocnieniem idealnie nadaje się do wysokiej jakości połączeń nośnych elementów drewnianych z częściami drewnianymi, betonowymi lub stalowymi. Uniwersalne zastosowanie do połączeń kątowych konstrukcji drewnianych.

• Blacha ocynkowana ogniowo po obu stronach (S250GD + Z275 (ok. 20 µm)), zgodność z normą EN 10346:2009.
• Do klas zastosowania 1 i 2 zgodnych z normą EN 1995:2013

Uwaga

Należy uwzględnić obciążenie poprzeczne połączonych elementów drewnianych i w razie potrzeby je zweryfikować. Wzmocnienie poprzeczne można wykonać za pomocą wkrętów ASSY Plus VG. Należy przestrzegać zaleceń aprobaty technicznej ETA08/0183.

Europejska Aprobata Techniczna ETA-08/0183

Zastosowanie

Obszar zastosowania

Połączenia nośne belek drewnianych z elementami drewnianymi, betonowymi lub stalowymi, takie jak belka-belka, płatew-belka, próg-słupek, belka poprzeczna-słupek lub belki na betonowych podłożach.

Instrukcja

Odpowiednie mocowania:

Gwóźdź prążkowany/grzebieniowy zgodny z normą EN 14592 4,0 x 60–100 mm

Informacje techniczne

• Marka: Würth
• Numer katalogowy: 5390201070
• Jednostka: szt.
• Opakowanie: 50 szt.
• Szerokość x wysokość x głębokość: 55 x 70 x 70 mm
• Grubość: 2,5 mm
• Wykonanie: Z listwą
• Liczba otworów o średnicy 11 mm w nośniku głównym nH: 1 szt
• Liczba otworów o średnicy 11 mm w nośniku dodatkowym nJ + nośniku głównym nH: 1 + 1 szt
• Liczba otworów o średnicy 5 mm w nośniku dodatkowym nJ + nośniku głównym nH: 6 + 6 szt
• Dopuszczenie: ETA-08/0183
• Masa produktu (jednej sztuki): 127,750 g
• Materiał: Stal konstrukcyjna z powłoką Aluzinc, 1.0242
• Powłoka: Ocynkowane
• Oznaczenie materiału: S250GD
